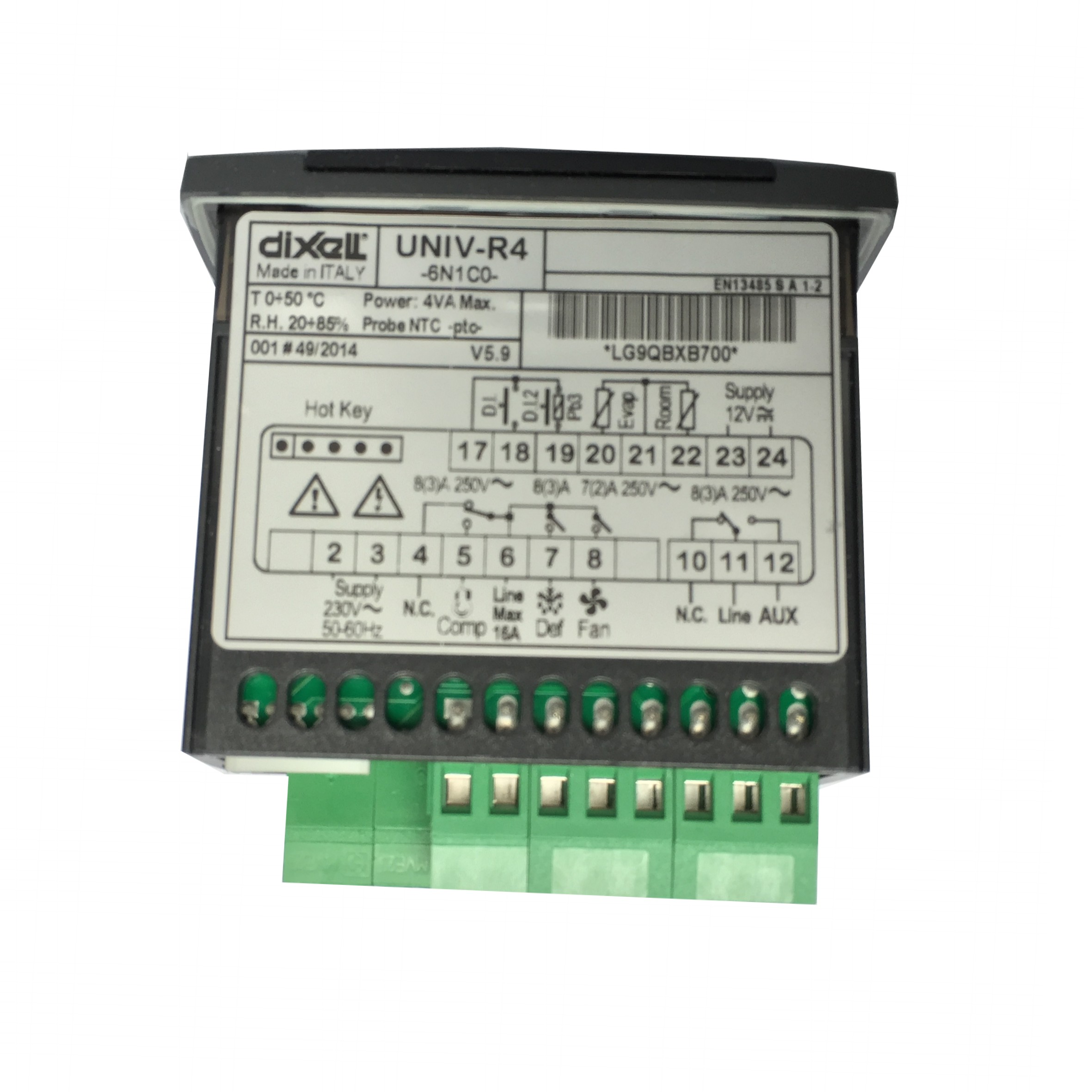

Regulador digital universal Dixell UNIV - 4 R

Regulador digital Dixell Universa UNIV - 4 R

Caraterísticas do regulador digital Dixel Universa UNIV -4 R

A Dixell apresenta o novo e versátil Universal-R4, o regulador com duas fontes de alimentação. O UNIVERSAL-R4 substitui a maioria dos controladores de refrigeração e aquecimento (mais de 150 modelos) numa caixa padrão de 32 x 74 mm nas aplicações mais comuns. O UNIVERSAL-R4 oferece uma solução cómoda, versátil e rápida de instalar: adequado tanto para 12 V CA/CC como para 230 V CA. Muitas funções caracterizam este dispositivo como a solução ideal para muitas aplicações típicas.

O controlador pode ser utilizado para a descongelação de evaporadores duplos. Dois sensores de evaporador e um parâmetro específico permitem a especificação de duas extremidades de degelo. O UNIVERSAL-R4 está pronto a ser utilizado em três passos simples:

7 predefinições de parâmetros diferentes - selecionáveis através do parâmetro tc - cobrem a maioria das principais aplicações. Os 6 botões no painel frontal permitem o acesso direto às funções principais, enquanto o visor fornece ao utilizador informações sobre alarmes e estado de funcionamento em tempo real. O controlador pode ser programado utilizando uma HOTKEY. As medidas de poupança de energia estão a tornar-se cada vez mais importantes nos dias de hoje:

Por este motivo, este controlador está equipado com uma gestão completa do compressor. Ao monitorizar a temperatura do compressor durante o funcionamento, é possível reconhecer quando é necessária a manutenção do compressor para manter a melhor eficiência energética. O compressor pode ser desligado se a temperatura do compressor aumentar. Evita, assim, falhas técnicas ou a deterioração da aplicação.

Funções - dupla tensão 12 V AC/DC e 230 V AC - baixa tensão (12 V AC/DC) e tensão de rede (230 V AC), selecionável nos terminais de ligação - colocação em funcionamento rápida e fácil - seleção direta das várias funções com o toque de um botão - nova frente em design CX - visor com vários ícones, tais como mensagens de estado e alarme.
6 botões para programação e operação do dispositivo - Função para segundo evaporador possível - o quarto relé (AUX) e o sensor Pb3 podem ser realizados para o uso de um segundo evaporador.
Botão de ligar/desligar disponível para a função de ligar/desligar (standby)n.

• Proteção frontal: IP65
• Temperatura de funcionamento: 0 ... +60°C
• Humidade no ambiente de funcionamento: 20 ... 85% HR (sem condensação)
• Display: três dígitos, LED vermelho, altura 14,2
• Entradas: 1 ou 2 sensores PTC / NTC.configuráveis
• Relé:.configurável
• Compressor: contacto normalmente aberto 8(3)A, 250V
• Descongelador: contacto NA 8(3)A, 250V
•
  Ventilador: contacto normalmente aberto 8(3)A, 250V˜ Relé de alarme ou auxiliar: contacto normalmente aberto 8(3)A, 250V
• Saída adicional: alarme acústico
• Saída TTL: ligação série para XJ500 e tecla de atalho
• Armazenamento de dados: memória não volátil (EEPROM)

Gama de medição:

• Sensor PTC: -50°C a 150°C
• Sensor NTC: de -50°C a 110°C
• Resolução: 0,1°C
• Dimensões L/P/D: 74 x 32 x 70 mm
• Recorte L/P: 71 x 26 mm

Encomenda o transformador e o sensor separadamente!

Para que serve o controlador digital UNIV -4 R da Dixel Universa?

O Universal-R pode substituir diretamente os seguintes controladores e também muitos outros que não estão listados.

Quem no terreno/serviço de emergência conhece o problema „de não ter o regulador correto“ no veículo.



:


Aplicação de serviço - Modelos e tipos de sensores LAE MTR11/T1RDS, MTR11/T1RES, SDU11/T1RES, SDU11/T1REBS, SDU112, MCDU11/T1RDS/1, MCDU11/T1RDS/2,




MCDU11/T1RDS/3, CDC112/T1R2S, CDC112/T1RES, CDC112/T1RBS, SDU12/TORES, SDU12/TOREB, SDU12/TORD, SDU12TORDC, LDU151E, LDU152E, CDC112/T1R2, CDC112/T1R3BCarel:

IR32S, IR32Y, IR32C, CR32S, CR32T, CR32X, CR32Y, PJ32S, PJ32X, PJ32CEliwell

EWPC901, EWPC902, EWPC961, EWPC970, EWPC971, EWPC974, EWPX977A, EWTC101, EWPX161, EWPX161AR, EWPX170, EWPX171, EWPX174,


EWPX174AR, EWPX117A, EWPX185 (sem tempo real), IC901, IC902, ID961, ID961LX, ID970, ID970LX, ID971, ID971LX, ID974, ID974LXSAE

RT31, RC31, RC31-1000, RC31-0100, RC32-0000, RC33, DC31 (PTC)Intek

RK31, RK32, RK33, TK31, DK31 (PTC)Todos os

EC3-120, EC3-130, EC3-131, EC3-110, EC3-111, EC3-180, EC3-181, EC3-185, FK200A, FK201A, FK201T, FK202A, FK202T, FK203B, FK203C, FK203T, FK214ADixell

XR110C*, XR120C*, XR130C*, XR140C*, XR150C*, XR160C*, XR170C*, XR10C, XR20C, XR30C, XR40C, XR50C, XR60C, XR70C, *não na versão RS485TeddingtoneK-R31, EK-R32, EK-R33Danfoss

EKC201-084B7005, EKC201-084B7008, EKC201-084B7011, EKC201-084B7012, EKC201-084B7006, EKC201-084B7007, EKC201-084B7009, EKC201-084B7010Penn

MR1PM12R-1C, MR1PM230R-1C, MR2PM12R-1C, MR3PM12R-2C, MR4PM12R-2CBeta

RD31, RT31, BL21, RC31, BL32, RC32, BL33, RC33
